Hi-Dog: ESP32-C3 AI机器狗

项目简介 Features & Desc.

Hi-Dog 产品展示

Hi-Dog 是一款基于 ESP32-C3 的 AI 对话机器狗。硬件分为 ESP32 主控板和外设扩展板 2 块 PCB,分别实现 MCU 核心功能和电池供电、舵机控制。通过接入小智 AI 大语言模型,实现对话聊天功能,支持唤醒词,借助板载的 0.96 寸彩屏用于显示表情;内置水银开关(选配)可以感知晃动的速率,从而实现唤醒 / 打断对话 / 执行动作等。

Hi-Dog 通过 USB Type-C 接口连接舵机底座后,就可以作为一只 AI 机械狗,利用 4 个舵机完成不同的动作。此外,机械狗底座集成了电池管理模块,控制锂电池充放电以及 ESP32 的 5V 升压供电。

Hi-Dog 还支持网页控制,在网页端远程遥控机械狗前进后退左转右转,以及 12 种预设动作。并支持在网页端进行舵机调平。

装配步骤 Typical Installation

在本体装配前请准备以下材料:

序号 描述
13D 打印零件
2M2*4mm 自攻螺丝
4ESP32-C3 MainBoard
52014B 扬声器
6打印面板

在机器狗底座装配前请准备以下材料:

序号 描述
13D 打印零件
24 个 180 度 SG92R 舵机
4ServoDogBoard
5702040 500mAh 锂离子电池
6数颗 M2 螺丝和舵机自带螺丝包

注意事项:打板请选择板厚 1.2mm

Hi-Dog 本体装配

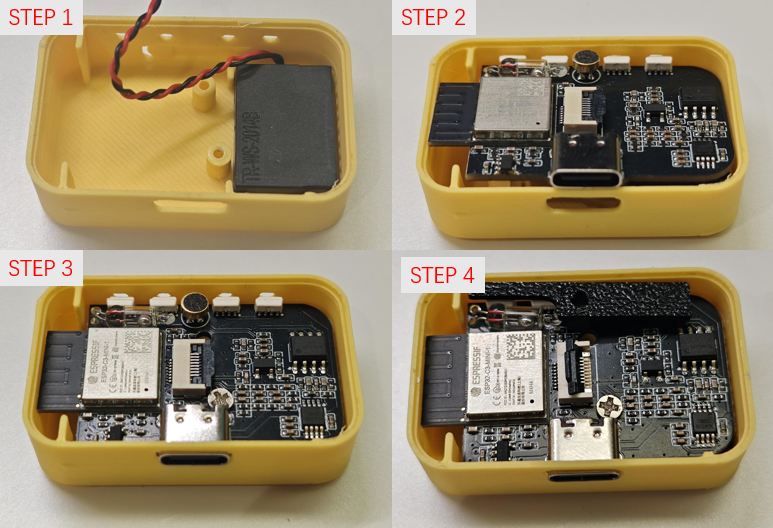

本体装配步骤

Hi-Dog 本体结构件较少,安装时先将扬声器固定在结构件上,然后将 PCB 固定到打印外壳上。天线与外壳的距离很近,先将左侧和顶部嵌入外壳中,然后利用 3D 打印外壳韧性将 USB 口放入外壳中。

由于 PCB 和打印面板间还有较大的空隙,因此必须使用遮光消噪结构件来降低麦克风拾音噪声。显示屏需要粘贴在亚克力面板上,为避免徒手贴歪,推荐先将屏幕固定到治具上,然后粘贴屏幕并取下。

Hi-Dog 底座安装

1) 装入 PCB、锂电池和舵机

将 PCB 板,锂电池和 4 个舵机依次装入底部外壳。舵机接口定义按主控板为正前方从左到右分别为 Signal, VCC, GND。

需要注意:装配舵机时,舵机的引脚顺序别接错了,请按照 PCB 板上的丝印标号进行插接。

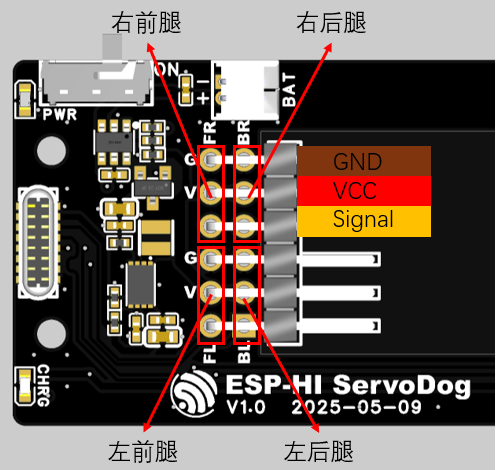

ServoDogBoard 引脚定义

ServoDogBoard 引脚定义

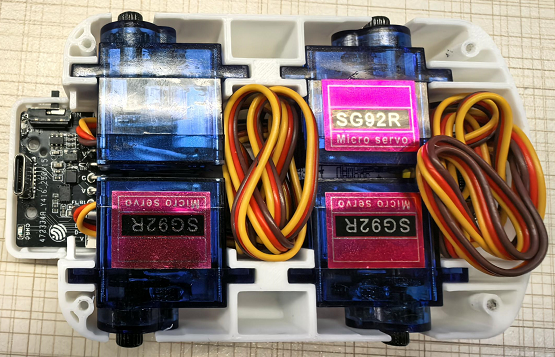

底座内部装配

底座内部装配示意

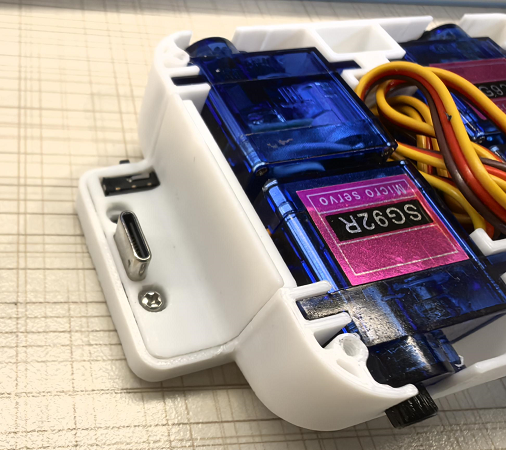

2) 装上前盖板和上盖板

装上 Type-C 前盖板和外壳上盖板。

底座盖板装配

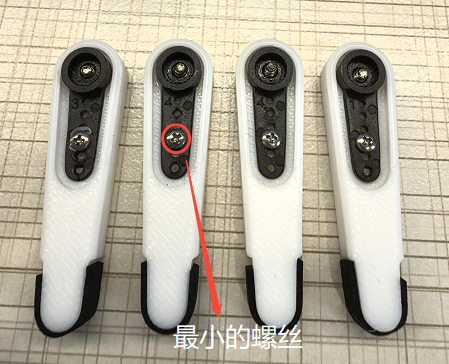

3) 固定舵臂到 3D 打印腿

将舵机配件包里最小的舵臂用最小的螺丝固定在 3D 打印腿上。

舵臂固定示意

4) 安装腿部,大功告成!

将腿装在舵机上,并用螺丝进行固定。大功告成!

固件烧录

基础固件已打包在附件中(Factory_bin.bin),烧录地址为 0x00。烧录步骤如下:

  1. 按住或短接设备顶部 Boot 按钮。
  2. 上电设备,使 ESP32-C3 进入下载模式。
  3. 烧录完成后,松开 Boot 按钮,重新上电即可运行程序。

小智固件需要下载 xiaozhi-esp32 仓库,并调用下面语句进行 ESP-HI 小智固件编译(要求 Python 3 环境):

python3 scripts/release.py esp-hi

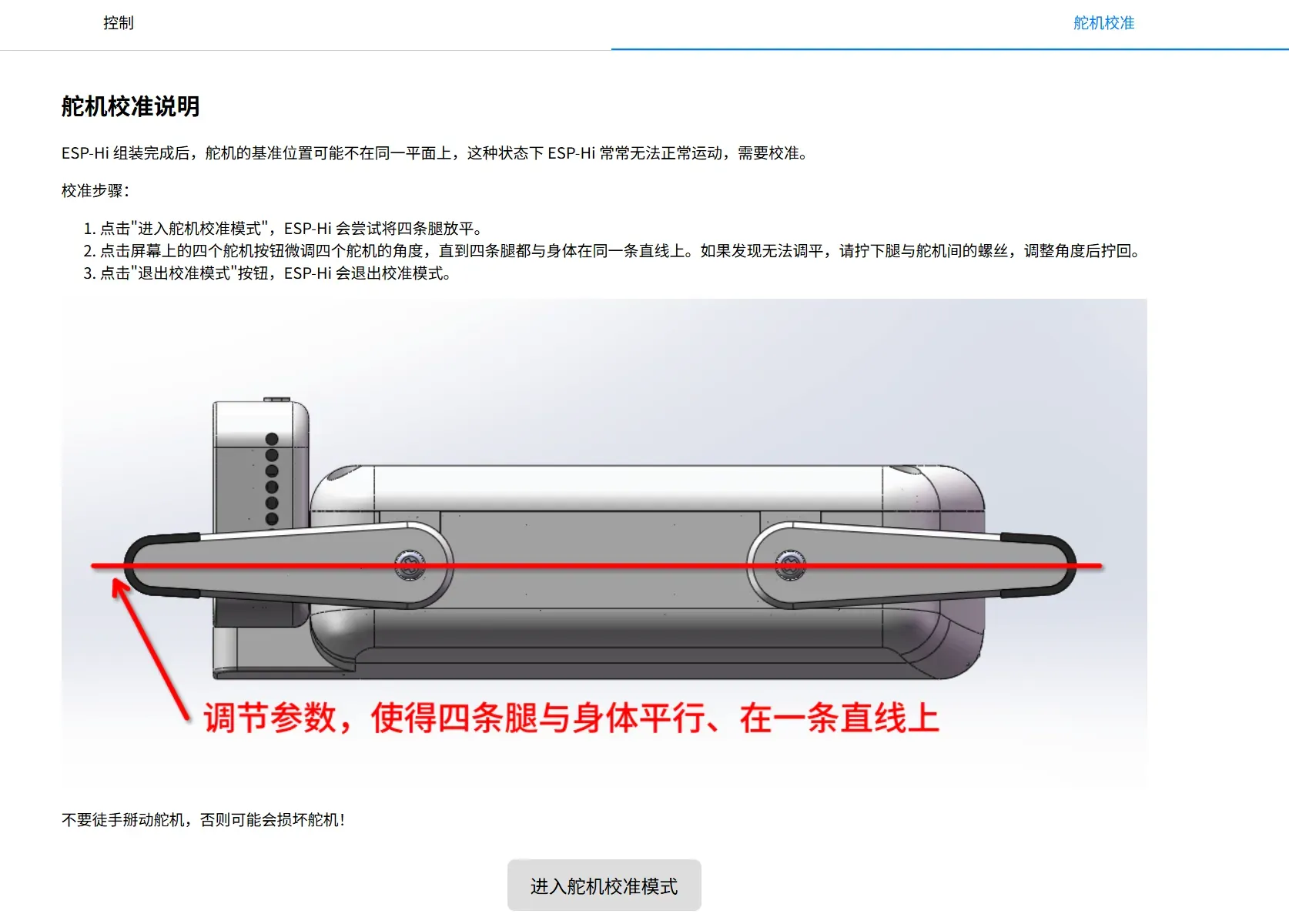

舵机校准

Hi-Dog 进行舵机校准首先要进入 Servo Dog 网页控制:

  1. 首先将 ESP-HI 进行小智配网。
  2. 手机 / PC 连接到同一 Wi-Fi 下。
  3. 在浏览器中访问 http://esp-hi.local/ 进入网页后台。
  4. 进入舵机校准模式,点击屏幕上的 4 个舵机按钮微调舵机角度,直到 4 条腿和身体都在同一平面上。

校准前务必阅读网页端舵机校准说明。

舵机校准网页界面

3D 模型结构 Constructure

Hi-Dog 本体

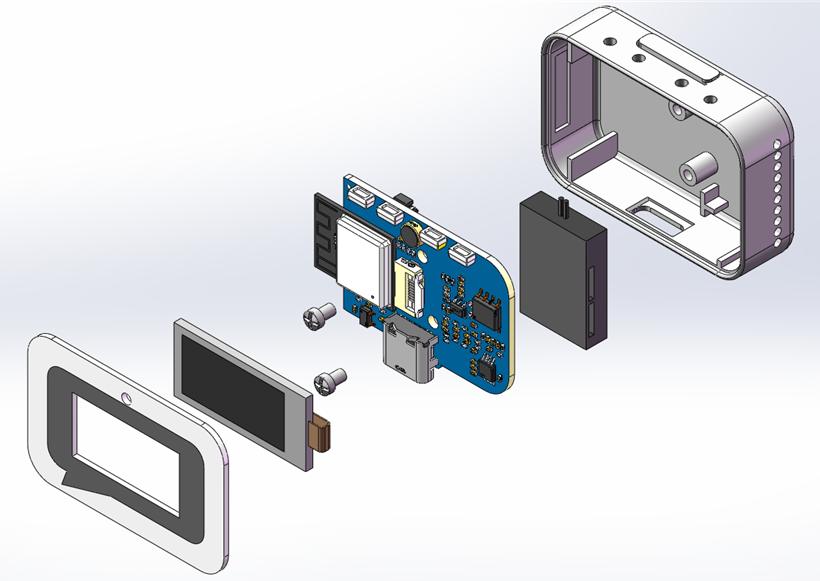

Hi-Dog 本体采用层叠式设计,本体由一块 1.2mm 主控板 PCB、两个 3D 打印结构件(一个外壳、一个遮光消噪结构件)、一块正面 1mm 亚克力面板组成。

本体3D爆炸图

Hi-Dog 机器狗底座

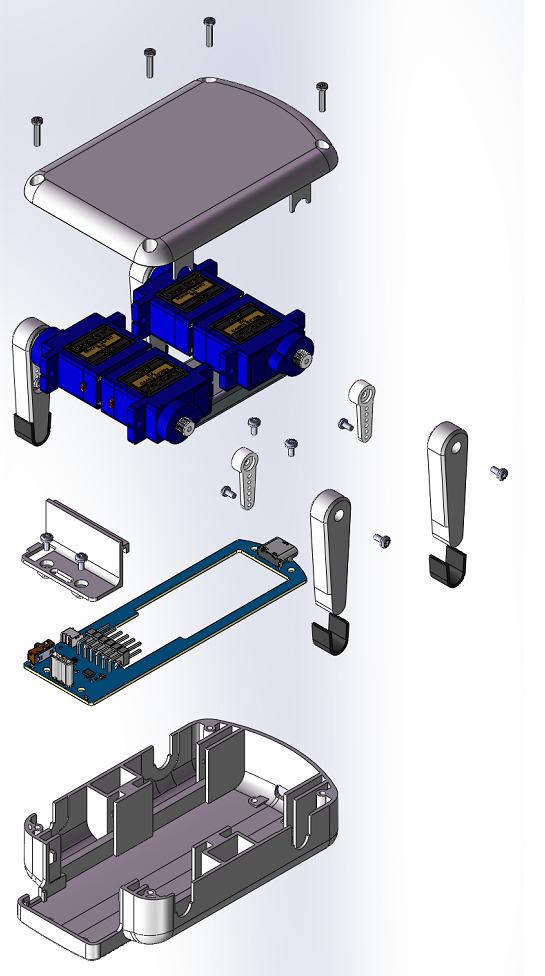

Hi-Dog 机器狗底座由一块 PCB 扩展板、4 个 3D 打印零件、一块 702040 500mAh 锂离子电池、4 个 180° SG92R 舵机组成。3D 结构爆炸图如下。

底座3D爆炸图

硬件电路设计 Electronic Design

本体电路

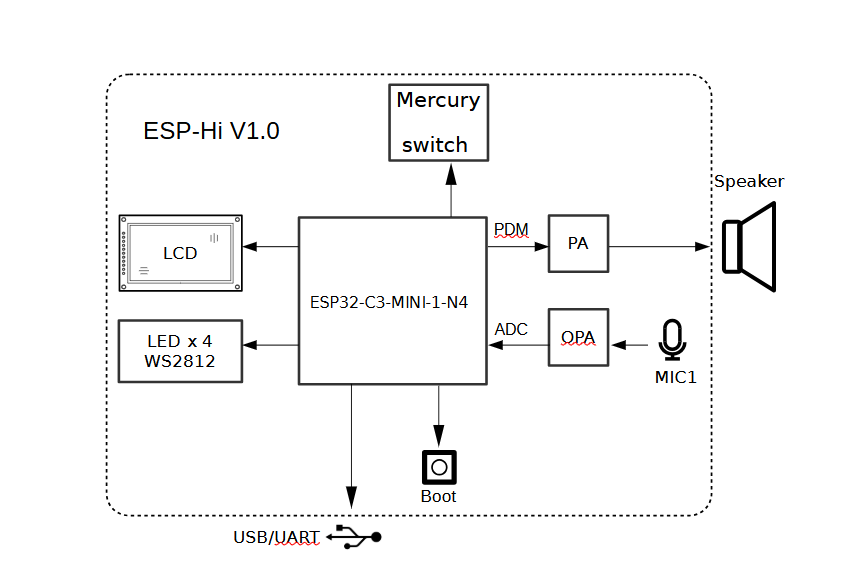

Hi-Dog 硬件部分主要包含电源管理、MCU、音频、显示和舵机机械狗五个部分,总体硬件框图如下:

总体硬件框图

供电方式

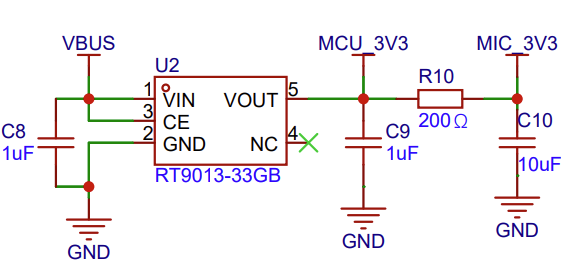

Hi-Dog 使用 USB Type-C 供电,使用 RT9013 将电压降低为 3.3V 电压供 MCU 与音频使用。由于 ESP32-C3 Wi-Fi 发包时瞬态电流较高,可能会影响麦克风音频播放与拾音效果,因此推荐使用负载调整率尽可能低的 LDO 或者 DCDC 芯片。为了防止电源噪声引入麦克风端,需要添加额外低通滤波电路分离麦克风与 MCU 电源轨。

LDO供电电路

音频 — 拾音部分

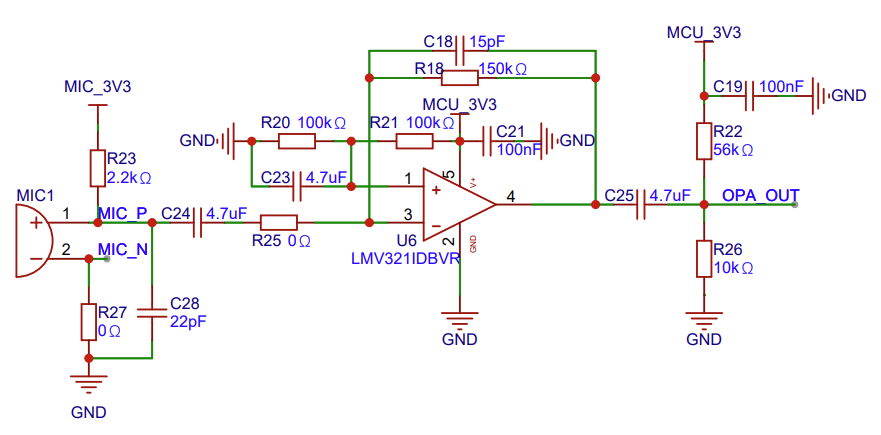

拾音部分采用驻极体咪头作为拾音设备,使用跨阻抗放大器将驻极体麦克风的输出电流转换为输出电压,经过电阻偏置后送到 ESP32 的 ADC。由于 ESP32-C3 的电压采集范围约 0~1V,放大倍数请根据所选用咪头实际的灵敏度调整 R18。

麦克风拾音电路

音频 — 发声部分

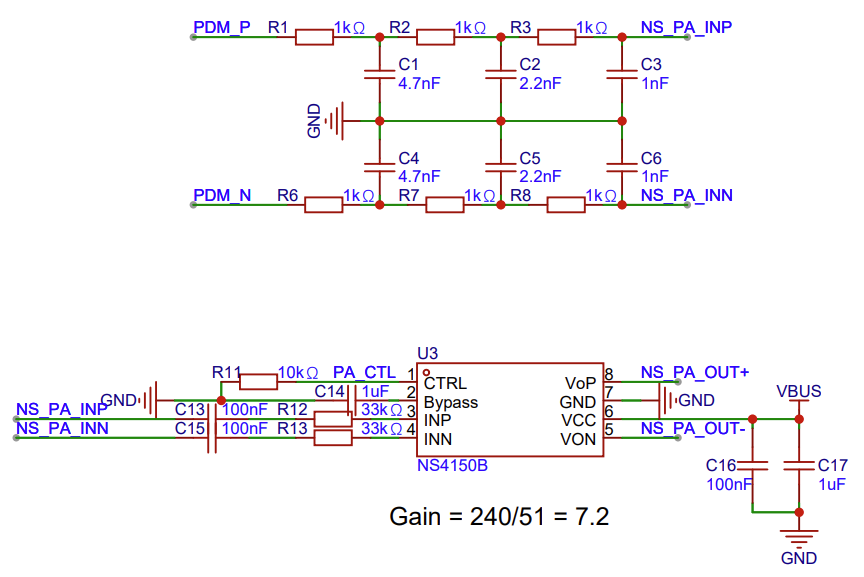

发声部分采用 I2S-PDM 信号直出,为了避免 Wi-Fi 传输对输出信号的干扰,采用差分的方式进行传输。经过 RC 滤波后经音频运放 NS4150B 放大输出,输出的放大倍数设定为 7.2 倍。

音频放大电路

底座电路

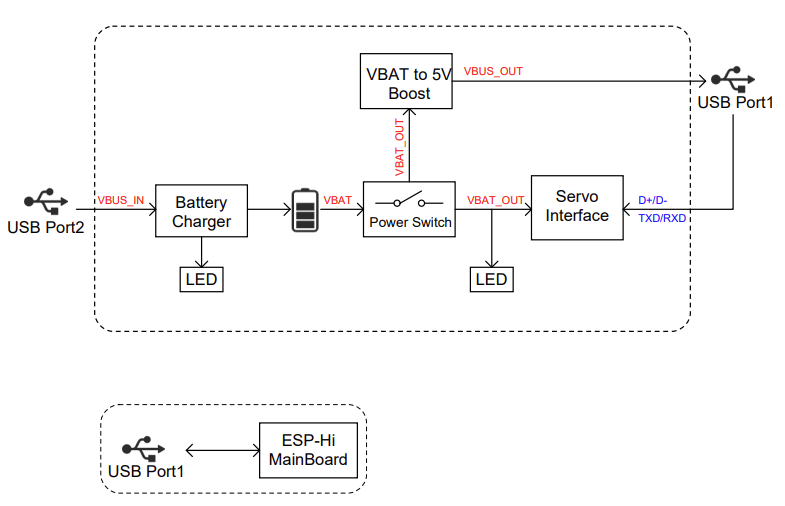

舵机机械狗底座由四个舵机构成,同时集成了电池管理功能,舵机控制线通过 USB-C 直连到 Hi-Dog 本体。舵机由电池直接供电,底座对本体供电由电池电压泵升到 5V,从而避免了舵机在执行动作时,电池电压波动对系统的影响。底座硬件框图如下:

底座硬件框图

电池升压

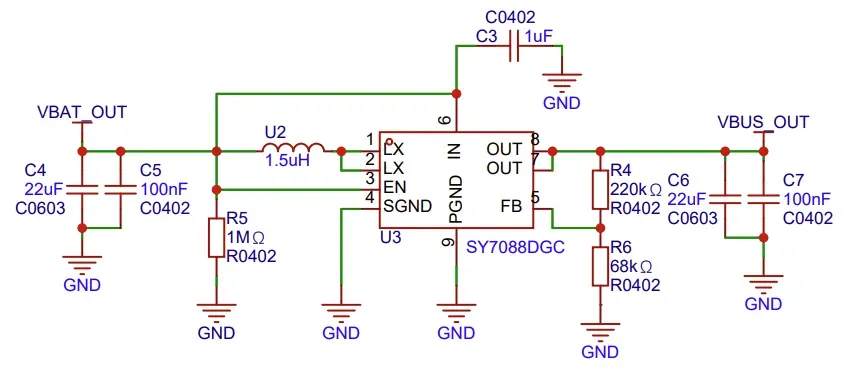

由于舵机直接由电池进行供电,为防止舵机工作时电压不稳定影响 Hi-Dog 本体的正常工作,需要将电池电压升压至 5V 后再供给 Hi-Dog 本体,升压电路如下:

电池升压电路

电源开关

舵机工作时电流较大,尤其是 4 个同时工作时,而额定工作电流大的拨动开关体积都偏大,无法满足机器狗的结构设计。因此,在本项目中采用小开关和一个 MOS 组合的开关电路,具体电路如下:

电源开关电路

物料清单 BOM

Hi-Dog 主控板 主要物料清单

  • 8 欧 1 瓦 2014B 方形腔体喇叭
  • 4*1.5mm 麦克风
  • 0.96 寸 TFT 京东方插接式胶铁一体

Hi-Dog 扩展板 主要物料清单

  • 702040 聚合物锂电池
  • 180 度 SG92R 舵机
  • 公头 Type-C 贴片插头 TC-005

已知问题

  1. 当前麦克风的位置在打印件内,容易因空腔声音振荡导致音质变差,如果想取得最佳的拾音效果,麦克风推荐直接粘贴在前面板上,然后使用线连接到 PCB 上。
  2. 舵机底板 USB CC1/CC2 线需要分别接一个 5.1K 电阻对地。否则使用 USB C-C 的线无法正常充电。

实物展示

Rick Chou  |  ale211@foxmail.com

Reference: https://oshwhub.com/esp-college/esp-hi
